压力传感器的原理介绍和应用

压力传感器是工业实践中最为常用的一种传感器，而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也称为压电传感器。

　　我们知道，晶体是各向异性的，非晶体是各向同性的。某些晶体介质，当沿着一定方向受到机械力作用发生变形时，就产生了极化效应；当机械力撤掉之后，又会重新回到不带电的状态，也就是受到压力的时候，某些晶体可能产生出电的效应，这就是所谓的极化效应。科学家就是根据这个效应研制出了压力传感器。

　　压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。其中石英(二氧化硅)是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度超过这个范围之后，压电性质完全消失(这个高温就是所谓的“居里点”)。由于随着应力的变化电场变化微小(也就说压电系数比较低)，所以石英逐渐被其他的压电晶体所替代。而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它只能在室温和湿度比较低的环境下才能够应用。磷酸二氢胺属于人造晶体，能够承受高温和相当高的湿度，所以已经得到了广泛的应用。

　　现在压电效应也应用在多晶体上，比如现在的压电陶瓷，包括钛酸钡压电陶瓷、PZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷等等。

　　压电效应是压电传感器的主要工作原理，压电传感器不能用于静态测量，因为经过外力作用后的电荷，只有在回路具有无限大的输入阻抗时才得到保存。实际的情况不是这样的，所以这决定了压电传感器只能够测量动态的应力。

　　压电传感器主要应用在加速度、压力和力等的测量中。压电式加速度传感器是一种常用的加速度计。它具有结构简单、体积小、重量轻、使用寿命长等优异的特点。压电式加速度传感器在飞机、汽车、船舶、桥梁和建筑的振动和冲击测量中已经得到了广泛的应用，特别是航空和宇航领域中更有它的特殊地位。压电式传感器也可以用来测量发动机内部燃烧压力的测量与真空度的测量。也可以用于军事工业，例如用它来测量枪炮子弹在膛中击发的一瞬间的膛压的变化和炮口的冲击波压力。它既可以用来测量大的压力，也可以用来测量微小的压力。

　　压电式传感器也广泛应用在生物医学测量中，比如说心室导管式微音器就是由压电传感器制成的，因为测量动态压力是如此普遍，所以压电传感器的应用就非常广泛。

　　除了压电传感器之外，还有利用压阻效应制造出来的压阻传感器，利用应变效应的应变式传感器等，这些不同的压力传感器利用不同的效应和不同的材料，在不同的场合能够发挥它们独特的用途。

　　这种压力变送器主要利用液体或气体在检测器件上形成的压力来检测液体或者气体的流量或压强。把这种压力信号转变成标准的0～10V或者4～20mA电信号。以便控制使用。

　　压力和电信号的转化主要由各种压力传感器的核心部件完成。核心部件主要由压力检测体和放大电路组成。

高低温冲击试验箱的应用领域及特点

　　高低温冲击试验箱用于电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑胶等行业，国防工业、航天、兵工业、BGA、PCB基扳、电子芯片IC、半导体陶磁及高分子材料之物理牲变化，测试其材料对高、低温的反复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害，可确认产品的品质，从精密的IC到重机械的组件，都会用到，是各领域对产品测试的必不可少的一项测试箱。
　　高低温冲击试验箱分为高温箱，低温箱，测试箱三部分，采独特之断热结构及蓄热蓄冷效果，试验时待测物完全静止，应用冷热风路切换方式将冷，热温度导入测试区实现冷热冲击测试目的。产品外形美观、结构合理、工艺先进、选材考究，具有简单便利的操作性能和可靠的设备性能。采用采用最先进的计测装置, 控制器采用大型彩色液晶人机触控对话式LCD人机接口控制器,操作简单，学习容易，稳定可靠。中,英文显示完整的系统操作状况、执行及设定程序曲线。具96个试验规范独立设定，冲击时间999h59min。
　　可独立设定高温、低温及冷热冲击三种不同条件之功能，并于执行冷热冲击条件时，可选择二槽式或三槽式及冷冲、热冲进行冲击之功能，具备高低温试验机的功能。具备全自动，高精密系统回路、任一机件动作，完全有P.L.C锁定处理，全部采用P.I.D自动演算控制,温度控制精度高。
　　高低温冲击试验箱可设定循环次数及除霜次数自动(手动)除霜。出风口于回风口感知器检测控制，风门机构切换时间为10s内完成，冷热冲击温度恢复时间为5分钟内完成。每个产品都根据客户的要求订做，保证了设备的高效节能，并在现场调试和验收，保证用户方的使用性能。运转中状态显示及曲线显示,发生异常状况时，萤幕上即刻自动显示故障点及原因和提供排除故障的方法，并于发现输入电力不稳定时，具有紧急停机装置。

自动化生产装配设备开发-检测仪器设备开发-在线检测和质量控制系统开发

今邦自动化（Genbontec）是专业提供自动化方案并具有创新思维的企业，我们将全部精力专注于理解市场需求，并推动产品创新。

今邦自动化（Genbontec）是一个可以信赖的合作伙伴，我们致力于为工业界的各种行业提供自动化的解决方案，Genbontec全力为各行业的应用场合提供全自动化的产品平台和整体解决方案。产品的自动化生产、产品质量的在线检测我们都可以提供最优化方案。

今邦自动化的主营业务：自动化生产装配设备开发、检测仪器设备开发、在线检测和质量控制系统开发。

我们的目标是客户受益于与我们合作而带来的研发效率的提高、生产成本的降低以及加工速度的改善，此外还有加工精度、能动性、适应性、安全性和效率的全面提高。

合作使我们可以取得更高的技术和经济指标，我们和客户共同研究解决方案，充分关心客户的核心优势所在，项目的前期咨询、项目策划和应用实施中的支持保障是我们保证项目顺利的重要举措。

在任何时候，我们都能为客户提供全木的服务、技术支持和培训。

过程控制在线连续检测

线检测就是直接安装在生产线上，通过软测量技术实时检测，实时反馈，以此来更好地指导生产，减少不必要的浪费。

过程工业常常伴随着物理化学反应、生化反应、相变过程及物质和能量的转移和传递，往往是一个十分复杂的工业大系统，其本身就存在大量的不确定性和非线性因素；通常伴随着十分苛刻的生产条件或环境，如高温、高压、低温、真空、高粉尘和高湿度，有时甚至存在易燃、易爆或有毒物质，生产的安全性要求较高；强调生产过程的实时性、整体性，各生产装置间存在复杂的耦合、制约关系，要求从全局协调，以求整个生产装置运行平稳、高效。这种种复杂特性使得在工业过程中很难建立起准确的数学模型。

近年来，随着科学技术的迅猛发展和市场竞争的日益激烈，为了保证产品的质量和经济效益，先进控制和优化控制纷纷被应用于工业过程中。然而，不管是在先进控制策略的应用过程中还是对产品质量的直接控制过程中，一个最棘手的问题就是难以对产品的质量变量进行在线实时测量。受工艺、技术或者经济的限制，一些重要的过程参数和质量指标难以甚至无法通过硬件传感器在线检测。目前，生产过程中通常采用定时离线分析的方法，即每几小时采样一次，送化验室进行人工分析，然后根据分析值来指导生产。由于时间滞后大，因此远远不能满足在线控制的要求。

在线检测技术正是为了解决这类变量的实时测量和控制问题而逐渐发展起来的。在线连测技术，根源于推理控制中的推理估计器，即采集某些容易测量的变量（也称二次变量或辅助变量），并构造一个以这些易测变量为输入的数学模型来估计难测的主要变量（也称主导变量）。从而为过程控制、质量控制、过程管理与决策等提供支持，也为进一步实现质量控制和过程优化奠定基础。在线连续检测技术已是现代流程工业和过程控制领域关键技术之一，它的成功应用将极大地推动在线质量控制和各种先进控制策略的实施，使生产过程控制得更加理想，像浓度、粘度、分子量、转化率、比值、液位等质量参数都可以实现在线检测

投资自动化装配设备的理由

自动化装配设备的优势：

1.速度快。 2.产品质量稳定。 3.属于一次性投入，后期投入成本只是设备的维护和升级费用。4.可以提高整体工人的操作能力：需要工人手动直接产于生产的环节少了，但是对于工人的培训却需要更多，需要工人了解设备的运行原理，监控设备的整体运行情况。

自动化设备的不足：

1.见效慢，初期投入大。 2.一开始研发的设备不一定能完全满足生产需求，需要持续改进和优化

投资自动化装配设备的建议：

1.初期一上来不用全线采取自动化设备，居然小规模先试用，待方案成熟再全局采用。 2.先期可以采用人工和半自动设备结合的方式，人工只是参与放料和卸料的简单工作，不参与实际产品成型的工作，这样降低设备的复杂程度和成本，也降低工人的劳动强度和要求。带产品稳定后再寻求全自动方案。

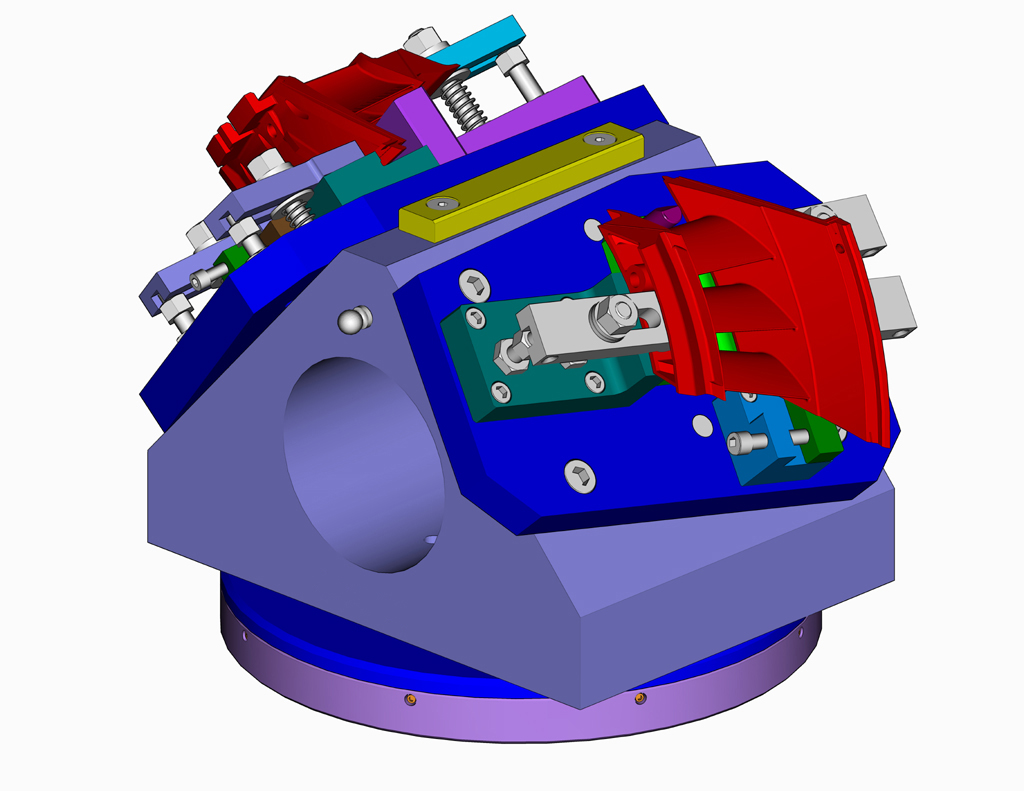

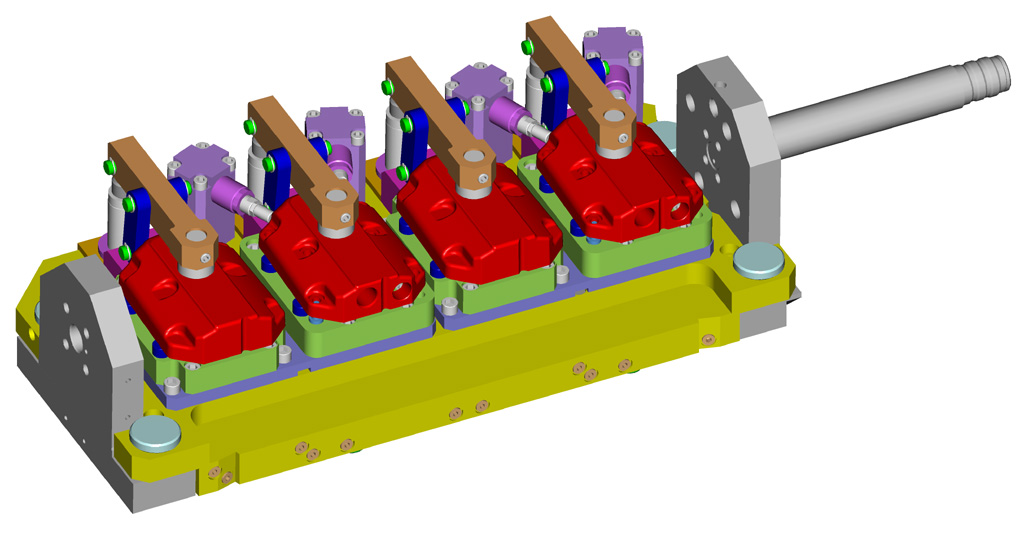

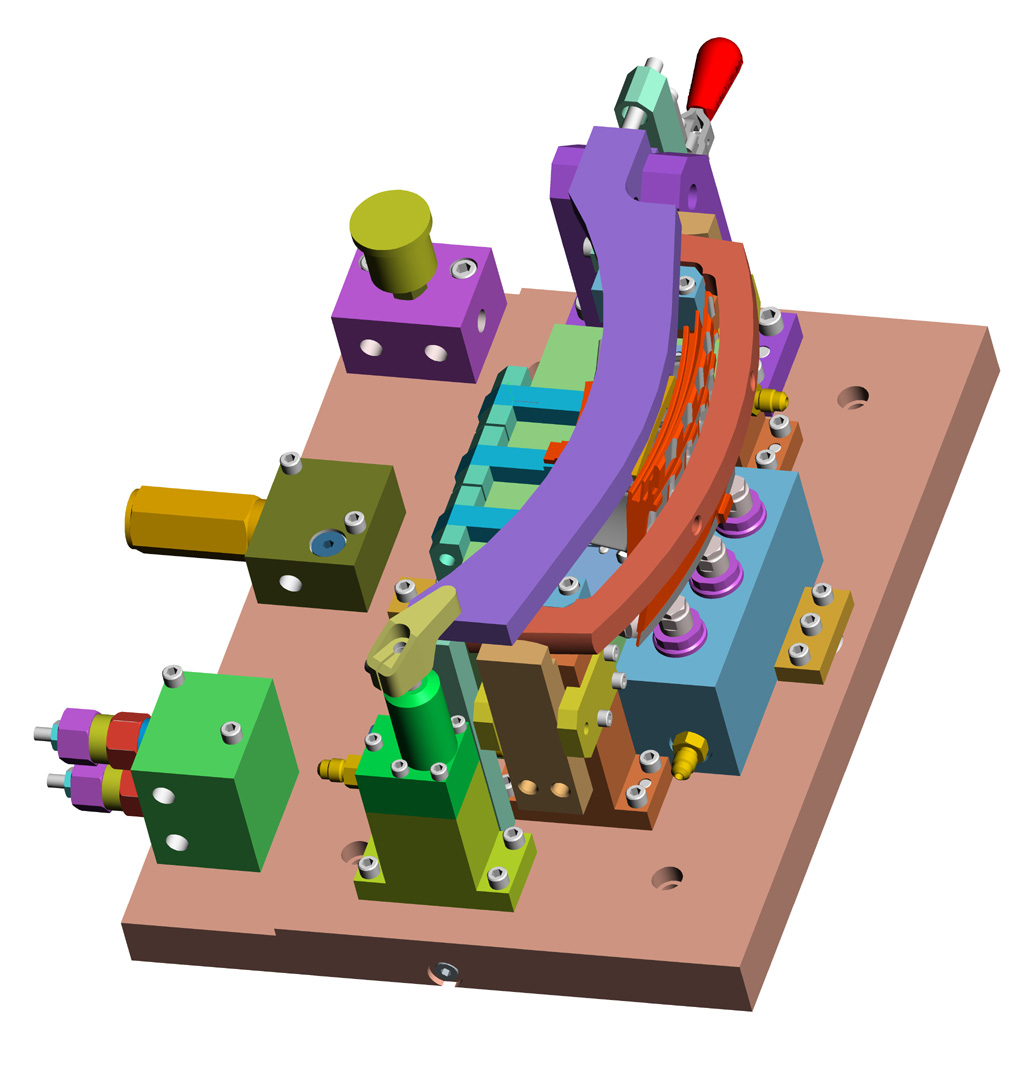

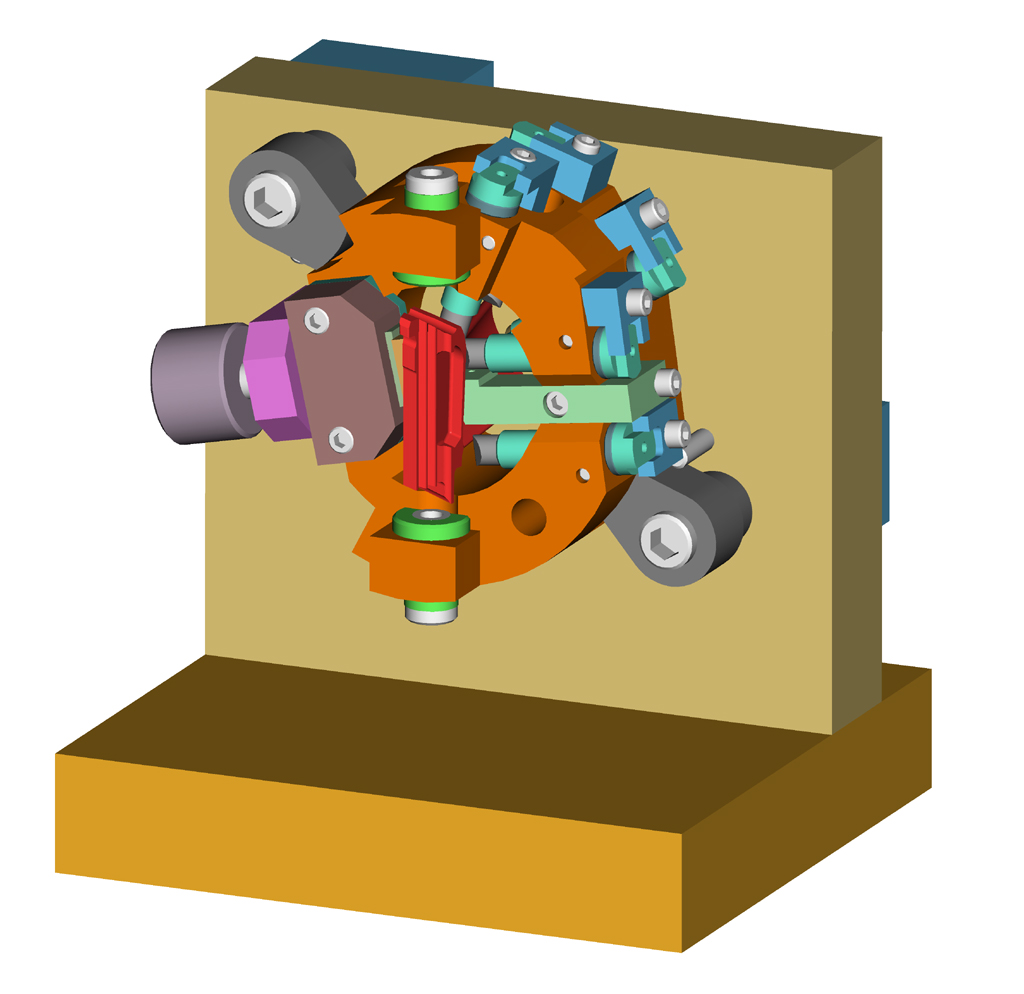

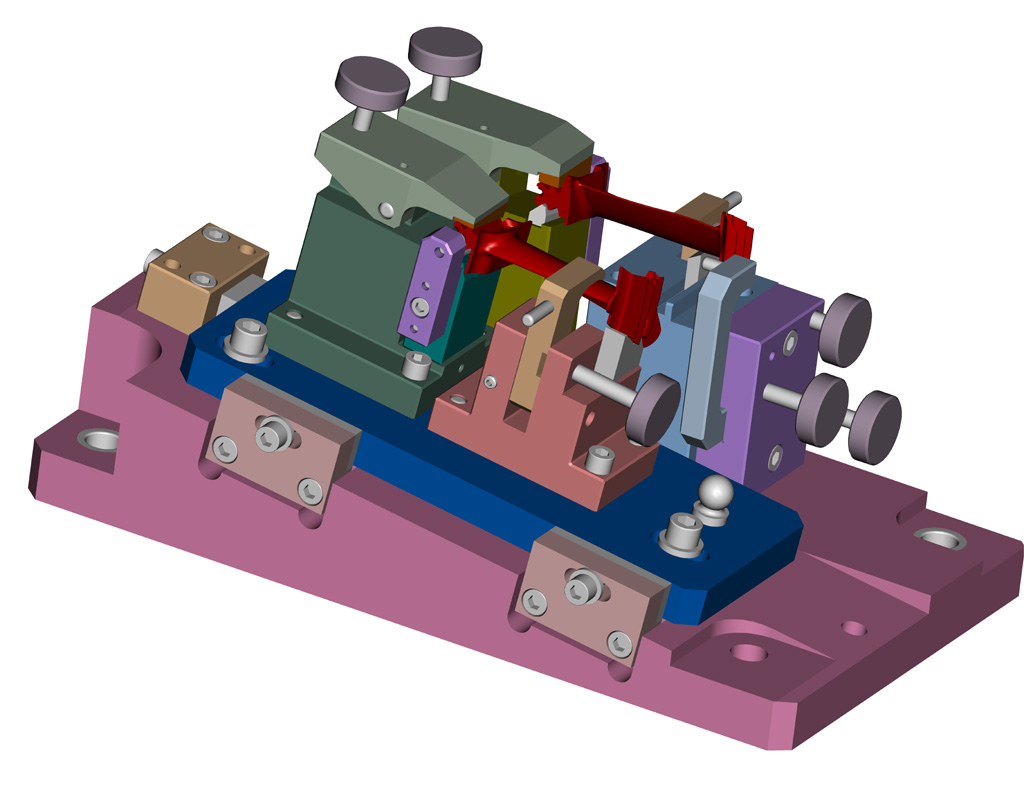

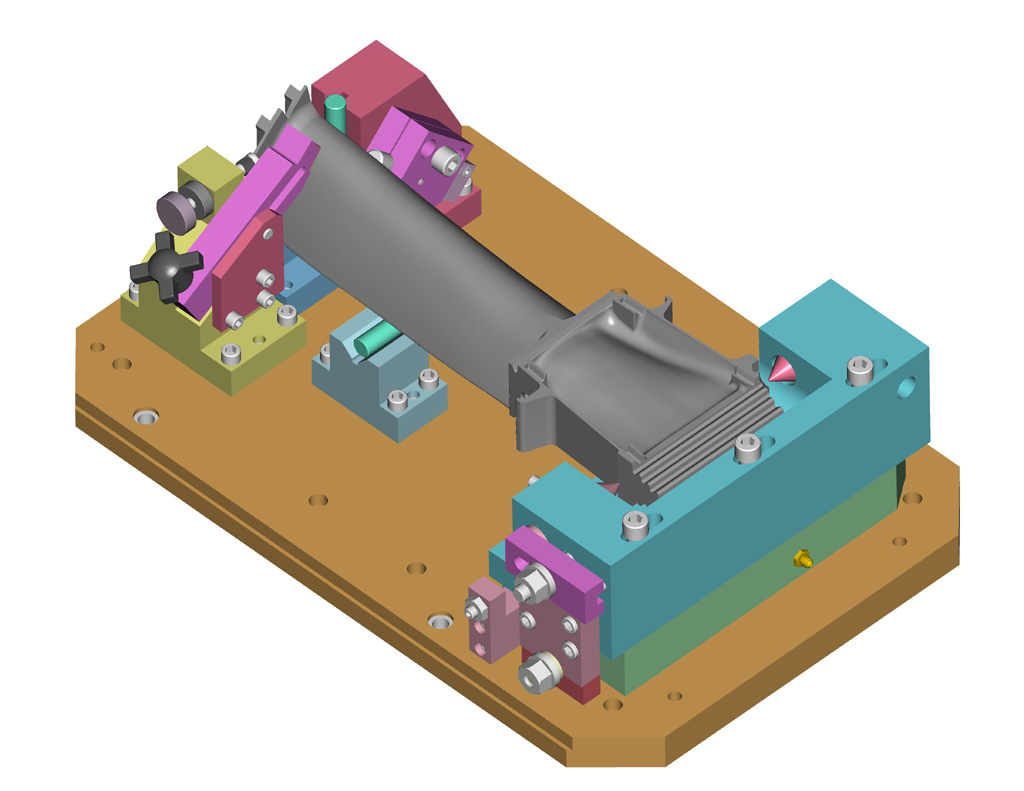

提供工装夹具、治具设计加工

为了在生产中为了提高生产效率和产品质量，常用工装夹具来进行功能测试或者辅助装配（能装配出固定的外形及高度等），今邦为客户定制加工各种工装夹具、治具。



工装夹具的设计原则

1.用夹具固定产品及工具
以固定用台钳及夹持具等来固定产品及工具，以解放人手从而进行双手作业
2.使用专用工具
生产线中所用工装应最适合该产品及人工操作的专用工具以提高生产效率
3.合并二种工装为一种
减少工具的更换麻烦，以减少转拉的工时消耗，提高工作效率。
4.提高工具设计便利性减少疲劳
⑴工具手柄方便抓握
⑵作业工具与人体动作相协调
⑶工装夹具的操作应以IE的方法进行评估
5.机械操作动作作相对安定并且操作流程化
⑴操作位置应相近集中
⑵让机械尽量减少或脱离人的监控和辅助
⑶开关位置与下工序兼顾
⑷工件自动脱落
⑸能够自检的自动化
⑹安全第一
⑺小型化
⑻容易进行作业准备

PLC梯形图基本原理

PLC梯形图特点直观，是一般电器控制中常见的通用性标准，附件摘自PLC梯形图基本原理的详细讲解

PLC梯形图原理

小型断路器自动化装配检测生产线

上海今邦自动化依托于本地市场客户需求，开发出小型断路器自动化装配检测生产线，它具有以下特点：

1.体积小，速度快，结构紧凑，便于维护和管理

2.占地小，能耗小

3.送料、筛选、定位、装配等各部分采用组合式单元构成，功能扩展方便以适应不同类型的断路器，用户可根据自己需求定制检测单元，提高产品的质量

今邦自动化致力于工业生产装配线小型化、整体化。达到提高系统整体运行流畅、稳定性高、速度快、占空间小、低成本的目的
